Leonova Emerald® ist ein einfaches und effizientes tragbares Gerät zur Zustandsmessung in rauen Industrieumgebungen. Es ist die perfekte Wahl für eine leistungsstarke Analyse und Fehlerbehebung bei der Maschinen-Zustandsüberwachung.

Lexikalische Definition: em·er·ald \ ’em(ə)rəld \ (Smaragd). Mitglied der Beryll-Mineralienfamilie und der berühmteste und wertvollste grüne Edelstein. Der Name Leonova Emerald ist inspiriert vom Ruf des Edelsteins als Stein der Voraussicht und Vorhersage.

Thumb up

EIN ZUVERLÄSSIGER PARTNER

Leonova Emerald ist ein robustes und vielseitiges Gerät für Routinemessungen und Fehlerbehebungsaufgaben. Es kann die Effizienz Ihres Zustandsüberwachungsprogramms optimieren.
Low speed/RPM

AUF LEISTUNG AUSGELEGT

Die Messungen sind präziser und die Spektren detaillierter als je zuvor, sodass eine eingehende Lager- und Schwingungsanalyse auch bei komplexesten industriellen Anwendungen möglich ist.
Parallel measurements

ENTWICKELT FÜR EINFACHE NUTZUNG

Mit einem Knopfdruck können mehrere Messaufgaben durchgeführt werden. Sofortige Zustandsbewertung, Alarmgenerierung, historische Daten und Trends - alles direkt auf dem Bildschirm.



FÜR DIE EWIGKEIT GEBAUT, FÜR LEISTUNG GEMACHT

Leonova Emerald bietet zuverlässige und umsetzbare Informationen zum Zustand kritischer Maschinen und ermöglicht eine optimale Koordination von Wartung und Reparaturen. Leonova Emerald ist mit modernster Technologie und robustem Design ausgestattet und bietet jahrelangen zuverlässigen Service unter härtesten und anspruchsvollsten Umständen. Leonova Emerald wurde für den Einsatz in explosionsgefährdeten Bereichen und in aggressiven Umgebungen entwickelt und ist auch in einer eigensicheren Version erhältlich.

Leonova Emerald bietet hochentwickelte Schwingungs- und Stoßimpulsmessungen mit den patentierten HD Technologien, und liefert gestochen scharfe Spektren, selbst wenn die Signale schwach und energiearm sind. Das hervorragende Signal-Rausch-Verhältnis des Geräts bietet einen entscheidenden Vorteil, wenn schwache Signale mit stärkeren Signalen vorhanden sind, beispielsweise in Getrieben.

Leonova Emerald ist Teil der Leonova-Reihe von Handmessgeräten und Bruder von Leonova Diamond®.


ZITATE UNSERER KUNDEN

“SPM ist ein äußerst professionelles Unternehmen, das unsere Anforderungen erfüllen konnte. Durch einen Besuch eines SPM-Vertreters auf unserem Standort konnten wir die Produkte und Funktionen, die wir für ein Upgrade benötigten, wirklich verstehen. Wir hatten auch die Option gewählt, einige unserer Mitarbeiter auf dem von uns ausgewählten Gerät schulen zu lassen, was für alle an der Datenerfassung Beteiligten bereits zu positiven Ergebnissen geführt hat. Zuletzt wurde das Produkt mit minimalem Aufwand bestellt und geliefert. SPM ist mit Sicherheit unser Ansprechpartner.”

Chris Giles, Doppelmayr Cable Car (verwendet Leonova Emerald)

SIE BRAUCHEN EIN EX-ZERTIFIZIERTES GERÄT?

Leonova Emerald IS ist eines der fortschrittlichsten ATEX / IECEx-zertifizierten Instrumente auf dem Markt und bietet ausgefeilte Technologien und Benutzerfreundlichkeit in einem einzigen Messgerät. Das Gerät ist für raue Umgebungsbedingungen ausgelegt.

Möchten Sie mehr über Leonova Emerald wissen?

Durch Klicken auf "Senden" erklären Sie sich damit einverstanden, dass Ihre Nachricht und Ihre persönlichen Daten per E-Mail an relevante Empfänger bei SPM Instrument gesendet werden. Sie erklären sich hiermit auch damit einverstanden, dass SPM Instrument und seine Tochterunternehmen Zugriff auf die von Ihnen bereitgestellten Informationen haben und dass diese Daten auf unserem E-Mail-Server gespeichert werden. Die Daten werden nicht auf andere Weise gespeichert. Wir werden diese Informationen nicht verwenden, um Sie in anderen als den in Ihrer Anfrage angegebenen Angelegenheiten zu kontaktieren. Wir werden Ihre Daten nicht an Dritte weitergeben.

Eigenschaften

Der Leonova Emerald beinhaltet die High Definition Stoßimpulsmethode (SPM HD®) zur Wälzlagerüberwachung und eine fortgeschrittene Schwingungsanalyse zur Zustandsüberwachung der Maschinen und hat noch viele weitere Eigenschaften, siehe unten.

Lager- und Schmierzustand

Hinweis: Lesen Sie auch über HD ENV® (unten) zur Lagerüberwachung.

Die SPM HD® Methode (HDm/HDc)

Die SPM HD® Methode ist eine patentierte Weiterentwicklung der Stoßimpulsmethode (SPM) die weniger empfindlich gegenüber Störungen von anderen Signalen ist und deshalb bestens geeignet zur Wälzlagerüberwachung bei Maschinen mit sehr niedrigen Drehzahlen (0,1 - 20.000 U/min.). SPM HD ist daher eine schnelle, einfache und zuverlässige Methode zur Überwachung des Wälzlagerzustands.

SPM Spectrum™

SPM Spectrum™ SPM Spectrum ™ basiert auf einer außergewöhnlichen Signalqualität und einer 24-Bit-A/D-Umwandlung, die eine gestochen scharfe Auflösung bietet und mit sehr hoher Präzision festzustellen hilft, wo sich ein möglicher Lagerschaden befindet.

LR/HR

Die LR/HR Methode wurde aus der ursprünglichen Stoßimpulsmethode zur Zustandsdiagnose von Wälzlagern entwickelt und ermöglicht eine präzise Analyse des Schmierzustands in der Abrollzone.

dBm/dBc

Die Original Stoßimpulsmethode basiert auf der Methode dBm/dBc welche die Stoßimpulse/Sekunde zählt und uns einen Teppichwert (dBc), bzw. einen Maximalwert (dBm) liefert.

Schwingungsanalyse

Die HD ENV® Technik

HD ENV® ist eine patentierte Hüllkurventechnik, die für die frühzeitige Erkennung von stoßbezogenen Ereignissen wie Getriebe- und Lagerschäden eingesetzt wird. Eine Reihe von vordefinierten Filtern stehen zur einfachen Auswahl zur Verfügung, die jeweils zur Erkennung von Schäden in den unterschiedlichen Schadensstufen ausgelegt sind. Die Methode nutzt clever konstruierte und patentierte Algorithmen für die digitale Signalverarbeitung, wodurch man optimale Daten für Trendzwecke erhält.

Schwingstärke und FFT Spektrum

Die Messung von Schwinggeschwindigkeit, Beschleunigung und Schwingweg (Frequenzbereich 0-20kHz), entsprechend des letzten ISO 10816 Standards helfen bei der Diagnose des allgemeinen Maschinenzustands. Zusätzlich zu den RMS Schwingwerten, zeigt das Gerätedisplay ein FFT Spektrum, wo Symptome wie Unwucht, Ausrichtfehler und strukturelle Schwächen einfach gefunden werden können.

EVAM

Die EVAM (Evaluated Vibration Analysis Method) Messtechnik erzeugt ein Spektrum  mit bis zu 12800 Linien mit True-Zoom, liefert vordefinierte 'Fehlersymptome' für Maschinen, und auch einen Trend.

Korrektive Instandhaltung

Dynamisches Auswuchten

Auswuchten in einer Ebene vor Ort, entsprechend des ISO 1940-1 Standards, mit einer  Schwingungsmessung die den Benutzer durch den Auswuchtvorgang führt und Vorschläge zur Korrektur der Unwucht liefert.

Order Tracking

HD Order Tracking

Bei Maschinen mit variabler Drehzahl liefert die Analyse mit HD Order Tracking zuverlässige Daten und kristallklare Messergebnisse, selbst wenn die Drehzahl im Verlauf der Messung stark variiert. Order Tracking ist in einem sehr weiten Drehzahlbereich von nur einigen bis zu Tausenden Umdrehungen pro Minute anwendbar.

Technische Übersicht

Gerät

Abmessungen: 306x108x71 mm
Gewicht: 860 g
Display: TFT Farbe, 240x320 Pixel, 3,5 Zoll, einstellbare Hintergrundbeleuchtung

Gerätemodule

Plattform-Funktionen

  • SPM HDm/HDc und/oder SPM LR/HR.
  • RMS Schwingung, ISO 2372.
  • Drehzahlmessung.
  • Temperaturmessung.
  • Stethoskopfunktion.
  • Messpunktidentifikation mit CondID®-Speicherplaketten
  • Recording.
  • Manuelle Aufzeichnung, freie Größe.
  • Kontrollpunkte, freier Text.
  • Aufzeichnen von Sprachkommentaren.
  • Unterstützt bis zu 6400 Linien, 10 kHz.

Optionale Funktionen

  • SPM HD Expert, Zeit- und Frequenzsignalanalyse.
  • Stoßimpulsmethode dBm/dBc.
  • Stoßimpulsmethode HDm/HDc.
  • Stoßimpulsmethode LR/HR.
  • SPM Spectrum.
  • Schwingung ISO 10816 mit Spektrum.
  • Vibration Premium.
        HD ENV.
       FFT mit Symptomen.
        6400 Linien, 10 kHz.
        HD Order Tracking.
        Zeitsignal.
        Post-Trigger.
  • Vibration Supreme.
        HD ENV.
        EVAM ausgewertete Schwingungsanalyse.
        12 800 Linien, 20 kHz.
        + alle Funktionen in Vibration Premium.
  • HD Analysis.
        Vibration Supreme.
        SPM HD Expert.
  • Auswuchten, eine Ebene.

Zubehör und Pakete

TRAGBARE EFFIZIENZ IN KOMFORTABLEN PAKETLÖSUNGEN

Mit Preissenkungen von bis zu 36% für dieses Sonderangebot gegenüber den entbündelten Preisen gab es nie einen besseren Zeitpunkt für ein Upgrade auf dieses Hochleistungsinstrument. Leonova Emerald® ist die perfekte Wahl für eine leistungsstarke Analyse und Fehlerbehebung und bietet Ihren IoT- und Big Data-Systemen intelligente Daten von höchster Qualität.

Dieser benutzerfreundliche Datensammler ermöglicht hocheffiziente Messrouten mit sofortiger Zustandsbewertung in grün-gelb-rot. Die Pakete enthalten die umfassende Software Condmaster Ruby® zur weiteren Analyse von Messdaten.

Basic

Leonova Emerald Handmessgerät.
Lagegerät.
Kommunikationskabel.

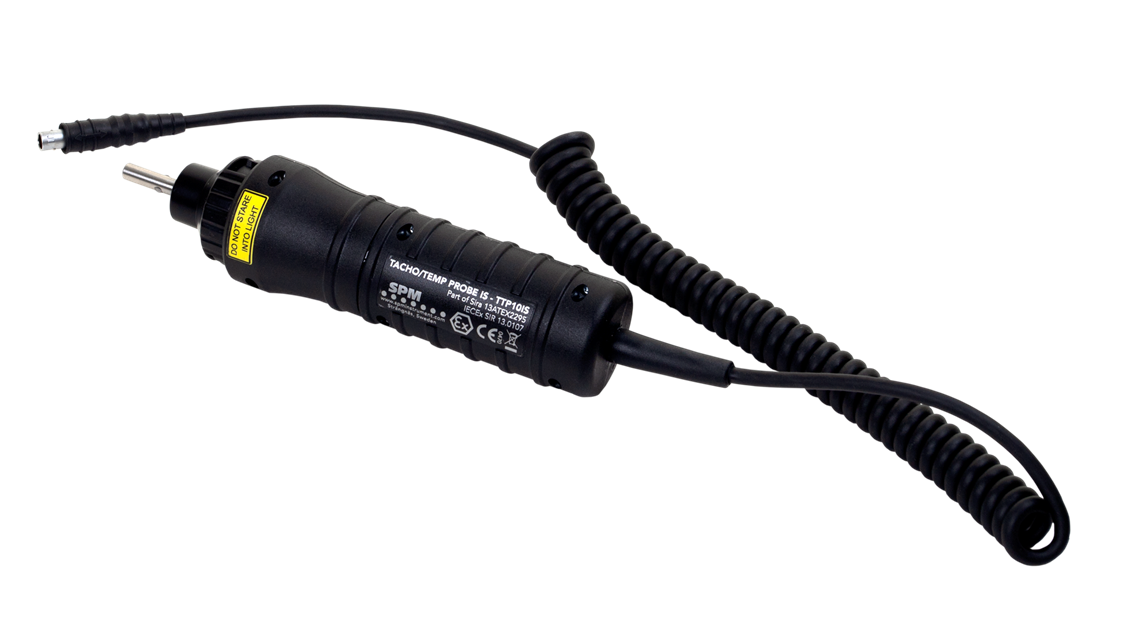

Tacho/Temperatursonde.

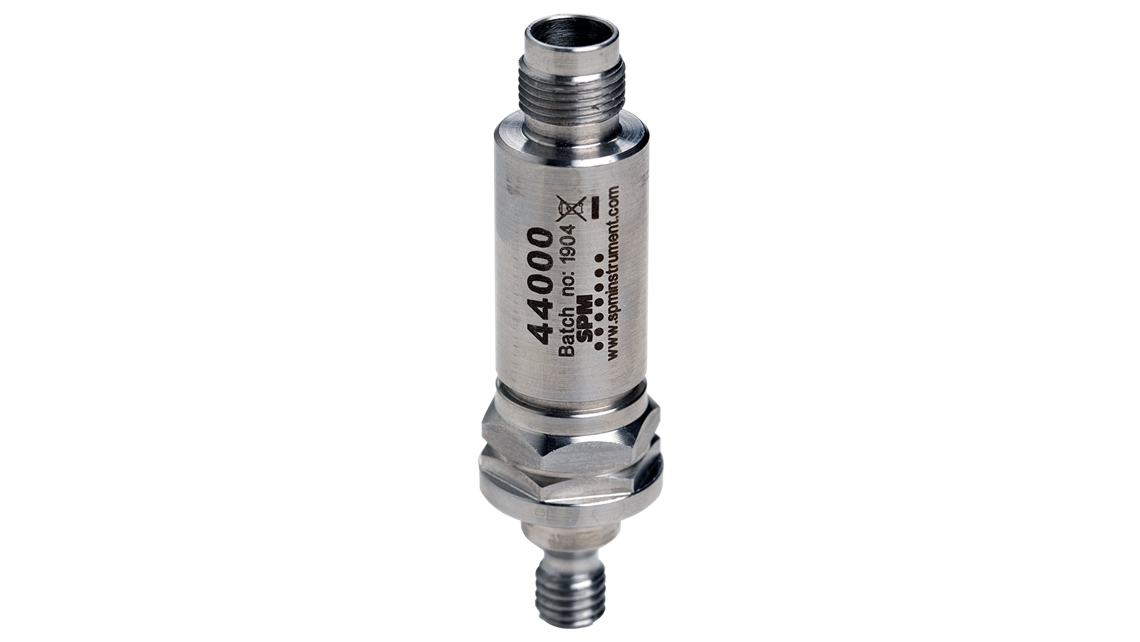

Schwingungsaufnehmer.
Befestigungsmagnet.
Messkabel.
Tragetasche.
Analyse- und Diagnose-Software.
Condmaster Ruby.
Messtechniken: VIB ISO 10816 + Spektrum.

Advanced

Leonova Emerald Handmessgerät.
Lagegerät.
Kommunikationskabel.
Stoßimpuls- und Tacho/Temperatursonde.
Schwingungsaufnehmer.
Befestigungsmagnet.
Messkabel.
Schnellkupplung, DuoTech.
Gerätekoffer.
Analyse- und Diagnose-Software.
Condmaster Ruby.
Messtechniken: VIB ISO 10816 + Spectrum, Vibration Supreme.

Expert

Leonova Emerald Handmessgerät.
Auswucht-Zubehör.
Lagegerät.
Kommunikationskabel.
Stoßimpuls- und Tacho/Temperatursonde.
Schwingungsaufnehmer.
Befestigungsmagnet.
Messkabel.
Schnellkupplung, DuoTech.
Gerätekoffer.
Headset mit Mikrofon.
Analyse- und Diagnose-Software.
Condmaster Ruby.
Messtechniken: VIB ISO 10816 + Spektrum, komplette Analysfunktion mit HD Analysis und VIB/SPM HD Expert, Auswuchten.
