Intellinova Compact ist ein Hochleistungssystem, das sich gut für Fernüberwachung in industriellen Umgebungen eignet, in denen Gruppen von Messpunkten an verschiedenen Stellen innerhalb des Werkes eingerichtet werden.

Anwendungsbereiche

Dieses hochmoderne System ist für alle Arten von Anwendungen geeignet und bietet die stärkste Kombination verfügbarer Messtechniken sowie maximale Flexibilität bei der Fehlererkennung. Windkraftanlagen, Pumpstationen und Zusatzgeräte sind einige Beispiele, bei denen Intellinova Compact die ideale Lösung zur Zustandsüberwachung ist. Lüfter und Getriebe, einschließlich Planetengetriebe, sind typische Anwendungen. Die Implementierung der SPM HD-Messtechnik ist auch die geeignete Wahl für langsam drehende Anwendungen (0,1-50 U/min) wie Rührwerke, Brecher, Förderer oder Kräne, usw. Intellinova Compact ist vollständig kompatibel mit seinen Geschwistern aus der Intellinova-Familie von Online-Systeme und können in einem integrierten System oder als eigenständige Einheiten ausgeführt werden.

Optimale Kosteneffizienz

Das System ist in vier Versionen mit jeweils fester Kanalkonfiguration für die Stoßimpuls- und Schwingungsmessung erhältlich. Alle Versionen verfügen über mehrere Drehzahl- und Analogeingänge sowie Statusausgänge. Mit den IntelliLogic-Funktionen können Sie diese Hardwarefunktionen voll ausnutzen. Mit der Fähigkeit, Prozessdaten zu akzeptieren und den Betriebszustand basierend auf einer Kombination von Prozess- und Messdaten zu bewerten, eignen sich die Intellinova-Einheiten gut zur Überwachung von Maschinen mit komplexen Betriebsabläufen.

Green fan

INDUSTRIELLE VIELSEITIGKEIT

Intellinova Compact bewältigt schwierige Umgebungen und komplexe Betriebsbedingungen in allen Branchen. Es eignet sich perfekt zur Überwachung des Zustands von Lüftern und Getrieben, einschließlich Planetengetrieben.

NEUSTE TECHNOLOGIE

Intellinova Compact nutzt die patentierten HD-Technologien und bietet herausragende Leistung und außergewöhnliche Flexibilität bei der Überwachung von Schwingung, Lagerzustand und Schmierung.
Analysis

INTELLIGENTE MESSUNG

Eine feste Kanalkonfiguration für die Messung von Stoßimpuls und Schwingung sowie eine Vielzahl von Optionen ermöglichen es Ihnen, das System so einzurichten, dass nur die richtigen Dinge zur richtigen Zeit gemessen werden.

BRAUCHEN SIE EINE EX-VERSION?

Intellinova Compact Ex ist ein leistungsstarkes Online-Zustandsüberwachungssystem zur sicheren Fernüberwachung von Messpunkten in explosionsgefährdeten Bereichen. Intellinova Compact Ex bietet die stärkste Kombination verfügbarer Messtechniken. Die Schwingungsmessung (DC - 40 kHz) mit HD Order Tracking und ausgefeilter Analyse sowie die SPM HD Technik zur Zustandsüberwachung von Wälzlagern im Bereich von 0,1 bis 20.000 U/ min bieten maximale Flexibilität bei der Erkennung von Maschinenproblemen.

Möchten Sie mehr über Intellinova Compact wissen?

Durch Klicken auf "Senden" erklären Sie sich damit einverstanden, dass Ihre Nachricht und Ihre persönlichen Daten per E-Mail an relevante Empfänger bei SPM Instrument gesendet werden. Sie erklären sich hiermit auch damit einverstanden, dass SPM Instrument und seine Tochterunternehmen Zugriff auf die von Ihnen bereitgestellten Informationen haben und dass diese Daten auf unserem E-Mail-Server gespeichert werden. Die Daten werden nicht auf andere Weise gespeichert. Wir werden diese Informationen nicht verwenden, um Sie in anderen als den in Ihrer Anfrage angegebenen Angelegenheiten zu kontaktieren. Wir werden Ihre Daten nicht an Dritte weitergeben.

Eigenschaften

Messmethoden

Intellinova Compact bietet die stärkste Kombination von verfügbaren Messtechniken:

  • SPM HD, hochauflösende Stoßimpulstechnologie zur Messung im Bereich von 0,1 bis 20.000 U/min mit höchstem Signal-Rausch-Verhalten und sehr hoher Auflösung
  • HD ENV, hochauflösende Schwingungs-Hüllkurventechnologie zur Erkennung von Getriebe- und Lagerschäden im Frühstadium, die kristallklare Spektren und Zeitsignale liefert
  • SPM LR/HR HD, Stoßpulsmessmethode
  • Breitband-Schwingungsmessung nach ISO 2372 oder ISO 10816
  • FFT mit Maschinenfehlersymptombewertung
Overview of the Intellinova Compact system

Technische Übersicht

Das System ist in vier Versionen mit jeweils fester Kanalkonfiguration für die Stoßimpuls- und Schwingungsmessung erhältlich. Mit einer Vielzahl von Optionen können Sie das System so einrichten, dass nur die richtigen Dinge zur richtigen Zeit gemessen werden.

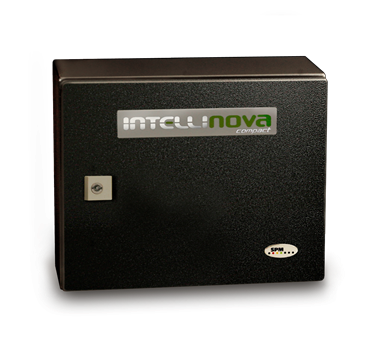

Die Intellinova Compact-Versionen (INS06, INS12, INS18, INS08V) in der folgenden Tabelle sind auch verfügbar als:
Drahtlose Version mit Modem
Tragbare Version mit optionalem Ständer

Vergleich zwischen Intellinova Compact - Versionen

Eigenschaften

INS06 INS12 INS18 INS08V

Abmessungen, Gehäuse aus emailliertem Stahl***

300x300x155 mm
(11.8x11.8x6.1 in)
380x300x155 mm
(15x11.8x6.1 in)
380x300x155 mm
(15x11.8x6.1 in)
380x300x155 mm
(15x11.8x6.1 in)

 Messkanäle, Stoßimpuls

4 8 12 -**

Messkanäle, Schwingung

2* 4* 6* 8*

 Analogeingänge

3 3 3 3

 Digitaleingänge (RPM) / Digitalausgänge

2/3 3/3 3/3 3/3


*) Sowohl Schwingungs- als auch Stoßimpulsmessungen können mit DuoTech Beschleunigungssensoren durchgeführt werden.
**) Die Einheit hat keine separaten Stoßimpulskanäle, siehe aber *)
***) Auch in Edelstahlgehäuse erhältlich, Maße 380x380x210 mm (15x15x8.3 in)
