Handtastsonden und Aufnehmer mit integrierten Magneten

Stoßimpuls-Handtastsonden und Sensoren mit integrierten Magneten machen das Messen mit unseren Handmessgeräten einfach und flexibel.

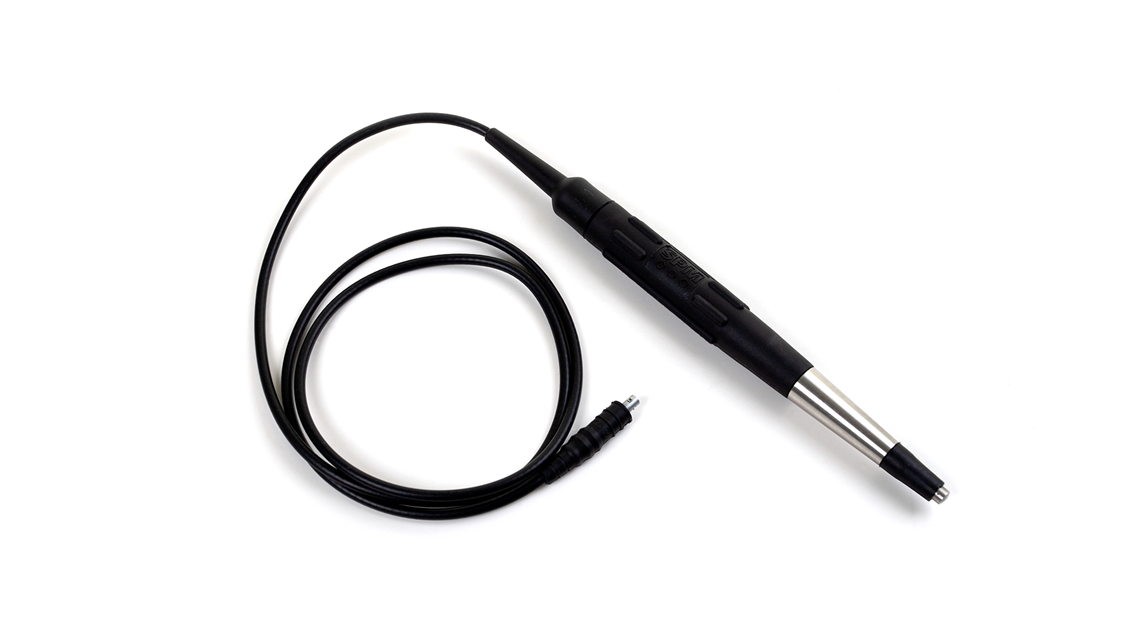

External probe

Handtastsonden

Unsere Handtastsonden zur Stoßimpulsmessung können zusammen mit Leonova Diamond, Leonova Emerald und BearingChecker verwendet werden. Die Sonde ist richtungsempfindlich und muss gegen das Lager gehalten werden und darf nicht mehr als +/- 5 ° von dieser Richtung abweichen. Die Sondenspitze ist federbelastet und bewegt sich innerhalb einer Hülse aus Chloropren-Kautschuk (Neopren) und verträgt 110 °C (230 °F).

Die Messpunkte für Handtastsonden sollten sich direkt am Lagergehäuse befinden und der Signalweg sollte in direkter Linie zum Kontaktbereich liegen. Die stärksten Stoßimpulse werden vom belasteten Bereich der Abrollzone im Lager abgegeben. Um einen konstanten Druck auf die Spitze aufrechtzuerhalten, drücken Sie die Sondenspitze gegen den Messpunkt, bis die Gummihülse Kontakt mit der Oberfläche hat. Drücken Sie die Sondenspitze nicht gegen Hohlkehlen und Winkel, die kleiner als die Sondenspitze sind.

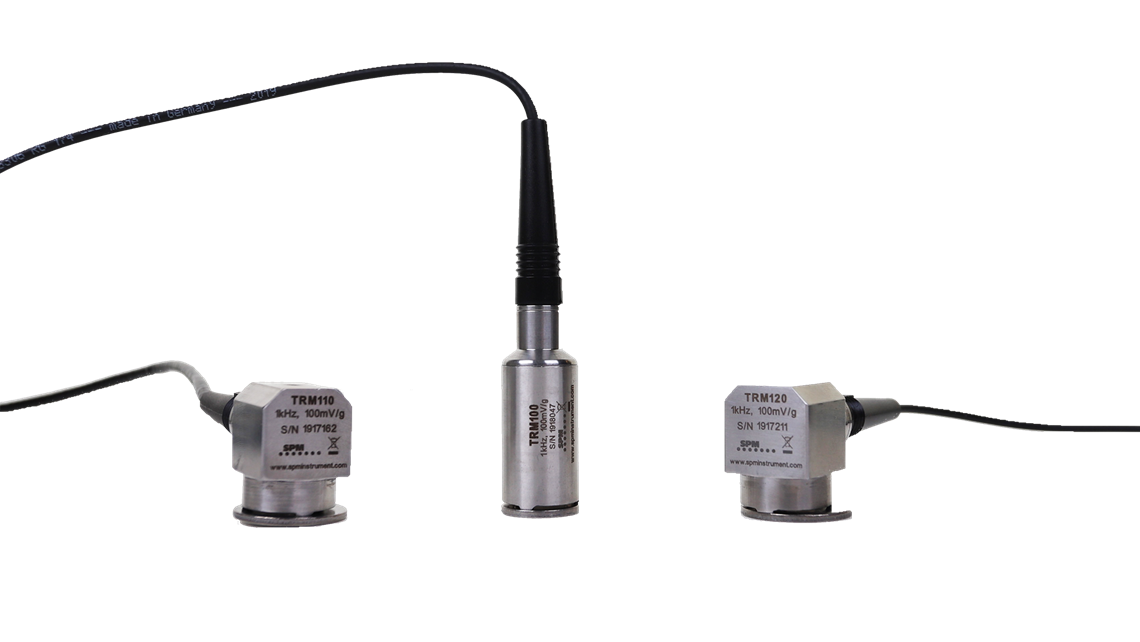

Transducers with integral magnet

Aufnehmer mit integriertem Magnet

Unsere Aufnehmer mit integriertem Magnet können zusammen mit Leonova Diamond, Leonova Emerald und VibChecker verwendet werden. Die Aufnehmer sind je nach Bedarf entweder gerade oder abgewinkelt erhältlich

Die Schwingungsaufnehmer sind Beschleunigungssensoren, die auf MEMS-Technologien (Micro Electro Mechanical Systems) basieren. Die Aufnehmer haben einen integrierten Magneten zur Befestigung an glatten, sauberen Metallteilen, wobei die Hauptempfindlichkeitsachse in die gewünschte Messrichtung zeigt. Um vergleichbare Ergebnisse zu erhalten, sollten Messpunkte deutlich gekennzeichnet sein, damit Messungen immer an denselben Orten durchgeführt werden können.
