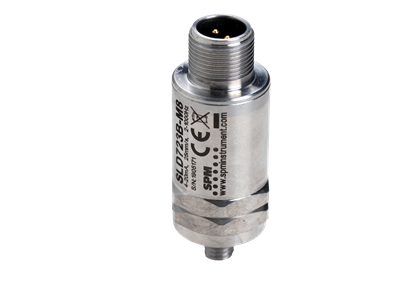

Schwingungstransmitter

Die SOLID-Transmitter liefern über ihren Frequenzbereich ein Ausgangssignal von 4 bis 20 mA, das proportional zur Schwingungsgeschwindigkeit ist. Das Ausgangssignal kann an gängige Prozessleitsysteme wie SPS, DCS und SCADA übertragen werden. Die Transmitter werden mit Strom aus einer beliebigen 4-20-mA-Standardschleife betrieben. Es ist keine zusätzliche Energie erforderlich.

Merkmale der Transmitter sind das einzigartige Design des Mikrocontrollers und die im Sensor gespeicherten Kalibrierungsdaten. Der Messbereich beträgt 0-25 mm / s und der Frequenzbereich 2-1000 Hz.

Die SOLID-Aufnehmer und -Transmitter sind alle mit einem oberen Anschluss für eine schnelle und einfache Installation ausgestattet. Ein spezieller SOLID-Aufnehmer mit seitlichem Anschluss ist auch für den Einsatz in rauen Industrieumgebungen erhältlich, in denen Feuchtigkeit und Wasser Geräteprobleme verursachen können.

BRAUCHEN SIE EINE EX-VERSION?

Nach der ATEX-Richtlinie zugelassene Aufnehmer und Stecker zur Verwendung in explosionsgefährdeten Bereichen.

Möchten Sie mehr über Schwingungstransmitter wissen?

Durch Klicken auf "Senden" erklären Sie sich damit einverstanden, dass Ihre Nachricht und Ihre persönlichen Daten per E-Mail an relevante Empfänger bei SPM Instrument gesendet werden. Sie erklären sich hiermit auch damit einverstanden, dass SPM Instrument und seine Tochterunternehmen Zugriff auf die von Ihnen bereitgestellten Informationen haben und dass diese Daten auf unserem E-Mail-Server gespeichert werden. Die Daten werden nicht auf andere Weise gespeichert. Wir werden diese Informationen nicht verwenden, um Sie in anderen als den in Ihrer Anfrage angegebenen Angelegenheiten zu kontaktieren. Wir werden Ihre Daten nicht an Dritte weitergeben.

Technische Übersicht

Unsere Schwingungstransmitter sind in verschiedenen Größen, Konfigurationen und Spezifikationen erhältlich, um Ihren Anforderungen gerecht zu werden. Alle SOLID-Transmitter sind intern isoliert und haben einen Betriebstemperaturbereich von –40 bis +85 ° C (–40 bis +185 ° F). Der Frequenzbereich wird für den Transmitter bei fester Installation festgelegt. Die Messergebnisse werden bei Verwendung eines Magnetfußes bei höheren Frequenzen beeinflusst.

Anschlussalternativen:


B = 2-Pin Stecker MIL-C-5015
C = Integriertes Kabel*
CP = Integriertes Kabel*, Adapter für Schutzschlauch

4-20 mA Schwingungstransmitter mit Anschluss/Kabel oben





Bestellnummer
Ex
Gewinde(t)
Anschluss
Frequenzbereich
Empfindlichkeit
SLD 722 - M6, M8, M10, UNF B, C, CP 2-1000 Hz 0-12.5 mm/s
SLD 723 - M6, M8, M10, UNF B, C, CP 2-1000 Hz 0-25 mm/s
SLD 724 - M6, M8, M10, UNF B, C, CP 2-1000 Hz 0-50 mm/s
SLD 725 - M6, M8, M10, UNF B, C, CP 2-1000 Hz 0-100 mm/s
SLD 732 - M6, M8, M10, UNF B, C, CP 10-1000 Hz 0-12.5 mm/s
SLD 733 - M6, M8, M10, UNF B, C, CP 10-1000 Hz 0-25 mm/s
SLD 734 - M6, M8, M10, UNF B, C, CP 10-1000 Hz 0-50 mm/s
SLD 735 - M6, M8, M10, UNF B, C, CP 10-1000 Hz 0-100 mm/s
SLD 822 Ex M6, M8, M10, UNF B, C, CP 2-1000 Hz 0-12.5 mm/s
SLD 823 Ex M6, M8, M10, UNF B, C, CP 2-1000 Hz 0-25 mm/s
SLD 824 Ex M6, M8, M10, UNF B, C, CP 2-1000 Hz 0-50 mm/s
SLD 825 Ex M6, M8, M10, UNF B, C, CP 2-1000 Hz 0-100 mm/s
SLD 832 Ex M6, M8, M10, UNF B, C, CP 10-1000 Hz 0-12.5 mm/s
SLD 833 Ex M6, M8, M10, UNF B, C, CP 10-1000 Hz 0-25 mm/s
SLD 834 Ex M6, M8, M10, UNF B, C, CP 10-1000 Hz 0-50 mm/s
SLD 835 Ex M6, M8, M10, UNF B, C, CP 10-1000 Hz 0-100 mm/s



4-20 mA Schwingungstransmitter mit Anschluss/Kabel seitlich





Bestellnummer
Ex
Gewinde(t)
Anschluss
Frequenzbereich
Empfindlichkeit
SLD 722S - M6, M8, M10, UNF B, C, CP 2-1000 Hz 0-12.5 mm/s
SLD 723S - M6, M8, M10, UNF B, C, CP 2-1000 Hz 0-25 mm/s
SLD 724S - M6, M8, M10, UNF B, C, CP 2-1000 Hz 0-50 mm/s
SLD 725S - M6, M8, UNF B, C, CP 2-1000 Hz 0-100 mm/s
SLD 732S - M6, M8, UNF B, C, CP 10-1000 Hz 0-12.5 mm/s
SLD 733S - M6, M8, UNF B, C, CP 10-1000 Hz 0-25 mm/s
SLD 734S - M6, M8, UNF B, C, CP 10-1000 Hz 0-50 mm/s
SLD 735S - M6, M8, UNF B, C, CP 10-1000 Hz 0-100 mm/s
SLD 822S Ex M6, M8, UNF B, C, CP 2-1000 Hz 0-12.5 mm/s
SLD 823S Ex M6, M8, UNF B, C, CP 2-1000 Hz 0-25 mm/s
SLD 824S Ex M6, M8, UNF B, C, CP 2-1000 Hz 0-50 mm/s
SLD 825S Ex M6, M8, UNF B, C, CP 2-1000 Hz 0-100 mm/s
SLD 832S Ex M6, M8, UNF B, C, CP 10-1000 Hz 0-12.5 mm/s
SLD 833S Ex M6, M8, UNF B, C, CP 10-1000 Hz 0-25 mm/s
SLD 834S Ex M6, M8, UNF B, C, CP 10-1000 Hz 0-50 mm/s
SLD 835S Ex M6, M8, UNF B, C, CP 10-1000 Hz 0-100 mm/s



4-20 mA Schwingungstransmitter mit dynamischen Ausgang





Bestellnummer
Ex
Gewinde (t)
Anschluss
Frequenzbereich
Empfindlichkeit
SLD 752C - M8 Integriertes Kabel, 3m* 2-1000 Hz 0-12.5 mm/s
SLD 752G - UNF 1/4 " Integriertes Kabel, 3m* 2-1000 Hz 0-0-5 in/s
SLD 753C - M8 Integriertes Kabel, 3m* 2-1000 Hz 0-25 mm/s
SLD 753G - UNF 1/4 " Integriertes Kabel, 3m* 2-1000 Hz 0-1 in/s
SLD 762C - M8 Integriertes Kabel, 3m* 10-1000 Hz 0-12.5 mm/s
SLD 762G - UNF 1/4 " Integriertes Kabel, 3m* 10-1000 Hz 0-0.5 in/s
SLD 763C - M8 Integriertes Kabel, 3m* 10-1000 Hz 0-25 mm/s
SLD 763G - UNF 1/4 " Integriertes Kabel, 3m* 10-1000 Hz 0-1 in/s



* Die Standardkabellänge beträgt 3 Meter, es können jedoch optionale Längen bestellt werden (z. B. SLDXXXX-L, L = Länge in Metern, max. 30 m).

Installationsmaterialien

Anschlüsse, Kabel und Servicebox

Wir bieten eine breite Palette von Steckverbindern aus Verbundwerkstoff oder Edelstahl an. Verbundwerkstoff bietet Vorteile wie Schwingungsdämpfung und Gewichtsreduzierung, während Edelstahl mechanischen Kräften standhält und sowohl bei hohen als auch bei niedrigen Temperaturen arbeitet.

Für unsere Steckverbinder haben wir verschiedene Kabeltypen. Um die Installation weiter zu sichern, liefern wir Schutzschläuche aus säurebeständigem Edelstahl, die auf das Kabel geschoben und am Stecker am Sensor befestigt werden. Kabelklemmen aus Edelstahl  sind zum Fixieren des Schlauchs erhältlich. Zum Schutz der Kabelverbindungen vor Feuchtigkeit und Wasser ist eine Servicebox aus rostfreiem, säurebeständigem Stahl erhältlich.

Kontaktieren Sie Ihre SPM-Vertretung um mehr zu erfahren und Ihre Bedürfnisse zu besprechen.
